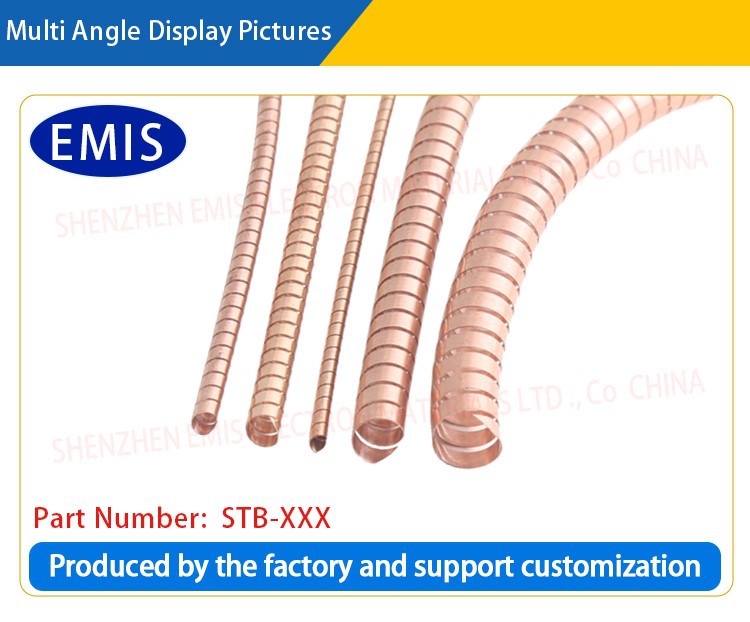

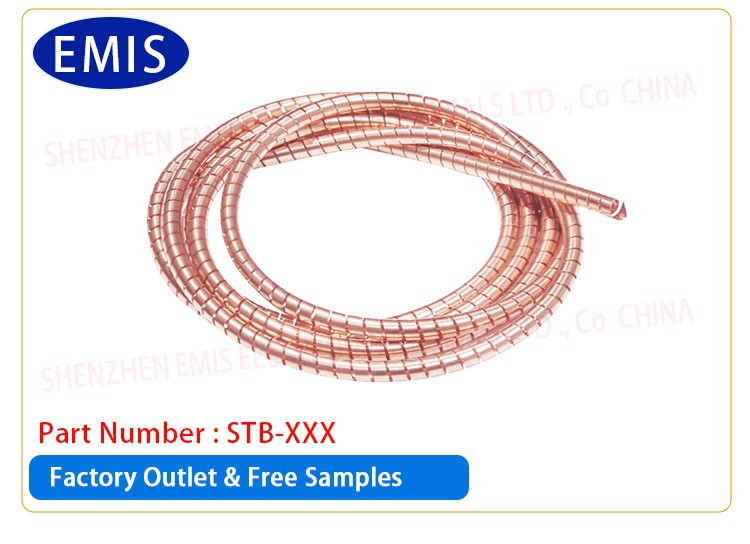

Zaštićena spiralna zaptivka za cijev





Zaštitna spiralna cijevna brtva izrađena je od visoko elastičnog kalajisanog berilijum bakra, niklovanog berilijum bakra, nerđajućeg čelika i drugih materijala. Ova jedinstvena struktura daje mu odličan efekat zaštite od elektromagnetnih talasa. Može efikasno blokirati smetnje vanjskih elektromagnetnih valova i osigurati normalan rad opreme u složenom elektromagnetnom okruženju.







Referentni dijagram veličine spiralne cijevi I. Ugrađen u standardni O-prsten žljeb II. Ugradite u žljeb lastinog repa







Možemo prilagoditi širinu, debljinu i vanjski promjer sirovina od berilij bakra/nerđajućeg čelika prema vašim potrebama. Ova zaptivna brtva se ugrađuje u žljeb. Specifičan način instalacije prikazan je na slici. Standardne specifikacije proizvoda prikazane su u tabeli parametara spiralne cijevi od berilijum bakra:



NO	Part Nubmer	T(mm)	Prečnik (D)	Dužina Max	Završna obrada površine	Unutrašnje jezgro	Mounted Size
							W	H	N
1	STB-086	0.08	0.86 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	1.20	0.58	0.84
2	STB-120	0.08	1,20 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	1.60	0.90	1.15
3	STB-160	0.08	1,60 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	2.38	1.16	1.52
4	STB-178	0.1	1,78 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	2.38	1.35	1.70
5	STB-198	0.1	1,98 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	2.76	1.50	1.90
6	STB-238	0.1	2,38 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	3.20	1.78	2.30
7	STB-260	0.1	2,60 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	3.60	1.95	2.50
8	STB-276	0.1	2,76 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	4.00	2.10	2.67
9	STB-320	0.1	3,20 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	4.40	2.38	3.10
10	STB-360	0.1	3,60 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	4.80	2.67	3.50
11	STB-440	0.1	4,40 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	5.95	3.25	4.20
12	STB-475	0.1	4,75 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	6.35	3.60	4.60
13	STB-625	0.1	6,25 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	8.70	4.70	6.10
14	STB-800	0.1	8.00 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	10.70	6.00	7.62
15	STB-960	0.1	9,60 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	12.70	7.10	9.24
16	STB-1270	0.1	12,70 mm	10 metara	Bright. Nikl. Tin. Zlato. srebro	STB{0}}IC	16.70	9.60	12.30



































Također možemo koristiti nehrđajući čelik za izradu spira cijevi. Broj dijela kao dolje.



NO	Broj dijela	T(mm)	Diamet er	Maksimalna dužina / zavojnica	Završna obrada površine	Unutrašnja jezgra P/N	Mounted Size
							W	H	N
1	STS{0}}	0.08	0.86 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	1.20	0.58	0.84
2	STS{0}}	0.08	1,20 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	1.60	0.90	1.15
3	STS{0}}	0.08	1,60 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	2.38	1.16	1.52
4	STS{0}}	0.1	1,78 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	2.38	1.35	1.70
5	STS{0}}	0.1	1,98 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	2.76	1.50	1.90
6	STS{0}}	0.1	2,38 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	3.20	1.78	2.30
7	STS{0}}	0.1	2,60 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	3.60	1.95	2.50
8	STS{0}}	0.1	2,76 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	4.00	2.10	2.67
9	STS{0}}	0.1	3,20 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	4.40	2.38	3.10
10	STS{0}}	0.1	3,60 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	4.80	2.67	3.50
11	STS{0}}	0.1	4,40 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	5.95	3.25	4.20
12	STS{0}}	0.1	4,75 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	6.35	3.60	4.60
13	STS{0}}	0.1	6,25 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	8.70	4.70	6.10
14	STS{0}}	0.1	8.00 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	10.70	6.00	7.62
15	STS{0}}	0.1	9,60 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	12.70	7.10	9.24
16	STS{0}}	0.1	12,7 mm	10 metara	Bright. Nikl. Limen itd	STS{0}}IC	16.70	9.60	12.30



1. Klasifikacija proizvoda

Zaštitne zaptivke spiralne cijevi podijeljene su na zaptivke spiralne cijevi od berilija i bakra i zaštitne zaptivke spiralne cijevi od nehrđajućeg čelika prema različitim materijalima.

Berilijumske bakrene spiralne cevi su elektromagnetski zaštitni jastučići visokih performansi. Izrađeni od visokokvalitetnog berilij bakrenog materijala, imaju odličnu elastičnost i otpornost na trajnu kompresijsku deformaciju.

Mogu se brzo vratiti u prvobitni oblik nakon što su stisnute vanjskom silom i mogu se prilagoditi prazninama različitih oblika i veličina kako bi osigurali dobar kontakt i efekte zaštite; površina spiralne cijevi je kalajisana ili niklovana kako bi se dodatno poboljšala njena vodljivost i učinak zaštite, a jastučići obloženi rubovima imaju jake

otpornost na elektrohemijsku koroziju u vlažnim i slanim okruženjima.

Zaštitne zaptivke spiralne cijevi od nehrđajućeg čelika su zaštitne trake spiralne cijevi izrađene od nehrđajućeg čelika.

Spiralne cijevi od nehrđajućeg čelika imaju odličnu elastičnost i otpornost na pritisak i mogu postići značajne funkcije potpore i uvlačenja. Mogu se ugraditi na ploče bilo koje debljine bez dodatne potpore. Osim toga, spiralne cijevi od nehrđajućeg čelika također mogu pružiti odlične performanse zaštite za zaštitu elektronske opreme od elektromagnetnih smetnji.



Uvesti

Zaštićena spiralna cijevna brtva izrađena je od visoko elastičnog kalajisanog berilijum bakra, niklovanog berilijum bakra, nerđajućeg čelika i drugih materijala. Ova jedinstvena struktura daje mu odličan efekat zaštite od elektromagnetnih talasa. Može efikasno blokirati smetnje vanjskih elektromagnetnih valova i osigurati normalan rad opreme u složenom elektromagnetnom okruženju. Bilo da se radi o visokofrekventnim ili niskofrekventnim elektromagnetnim talasima, on može biti efikasno zaštićen, pružajući pouzdanu zaštitu za opremu koja zahteva visoke performanse zaštite od elektromagnetnih talasa.

Glavne funkcije zaptivki zaštićenih spiralnih cijevi

Elektromagnetna zaštita: Najvažnija funkcija je elektromagnetna zaštita. Kroz strukturu metalne spiralne cijevi, može učinkovito izolirati vanjske ili unutrašnje elektromagnetne smetnje, zaštititi elektroničku opremu od smetnji elektromagnetnog zračenja i osigurati normalan rad opreme.

Smanjite curenje elektromagnetnog zračenja: Kada se koristi u cevovodnom sistemu za prenos signala ili struje, zaptivka zaštićene spiralne cevi može sprečiti curenje elektromagnetnog zračenja signala ili struja, izbegavajući smetnje u okruženju ili opremi.

Poboljšanje elektromagnetne kompatibilnosti (EMC): Primjenjuje se na industrijsku opremu, komunikacionu opremu, medicinsku opremu i druga polja kako bi se osiguralo da je oprema usklađena sa standardima EMC (elektromagnetne kompatibilnosti) i ispunjava zakonske i sigurnosne propise.

Strukturna zaštita i izdržljivost: Zaptivke za spiralne cijevi također mogu pružiti fizičku zaštitu kako bi se spriječilo oštećenje opreme trenjem, sudarom ili drugim fizičkim oštećenjima, te poboljšati trajnost cijevi ili opreme.

Konstrukcija i materijali zaptivki zaštićenih spiralnih cijevi

Struktura zaštićenih spiralnih cijevnih brtvi obično uključuje dva dijela:

Sloj žičane mreže: Žičana mreža je tkana od visoko provodljivih metala (kao što su nerđajući čelik, bakar, aluminijum, itd.) i odgovorna je za obezbeđivanje elektromagnetne zaštite. Nepropusnost i materijal žičane mreže određuju njenu efektivnost zaštite.

Elastomer ili zaštitni sloj: Unutarnja i vanjska površina spiralne cijevi općenito imaju sloj elastomera (kao što je guma, silikon, itd.) ili zaštitni sloj, koji uglavnom igra ulogu u vodonepropusnosti, otpornosti na koroziju i otpornosti na udarce. Elastomerni materijali takođe mogu pružiti određeni efekat puferiranja i povećati trajnost brtve.

Zaptivne zaptivke za spiralne cevi su elektromagnetne zaštitne zaptivke visokih performansi. Ovaj zaštitni materijal za zaptivke je idealan zaštitni materijal za vojne i svemirske projekte, kao i za neku civilnu elektronsku opremu koja zahtijeva efikasnu zaštitu i zaptivanje, i može se široko koristiti u zaštiti problema koje druge zaptivke ne mogu riješiti. Efikasnost zaštite ove brtve je 86dB do 165dB.

Spiralne cijevi od nehrđajućeg čelika su također elektromagnetne zaštitne brtve visokih performansi. Ovaj proizvod je vrlo pogodan za civilne primjene i usklađen je sa Evropskom direktivom 83528. Ove zaptivke mogu pružiti više od 95 dB kvalitete zaštite na 1 GHz.

Naša kompanija pruža profesionalne usluge prilagođavanja zaptivki za spiralne cijevi sa zaštitom, s ciljem da kupcima u različitim industrijama pruži efikasna rješenja za elektromagnetnu zaštitu i zaštitu. Kroz usluge prilagođavanja, možemo dizajnirati i proizvoditi zaštitne spiralne zaptivke cijevi koje zadovoljavaju njihova posebna okruženja primjene u skladu sa specifičnim potrebama kupaca, osiguravajući da su performanse, veličina i primjenjivost proizvoda savršeno usklađeni kako bi pomogli kupcima da se nose sa složenim elektromagnetnim smetnjama ( EMI) problemi.





Polja primjene

Elektronska oprema: U komunikacijskoj, medicinskoj, potrošačkoj elektronici i drugoj opremi, zaštićene spiralne cijevi se široko koriste za zaštitu osjetljivih komponenti od elektromagnetnih smetnji.

Automobilska industrija: U elektronskim sistemima postavljenim na vozila, zaptivke sa zaklonjenim spiralnim cijevima se često koriste za zaštitu senzora, kablova i konektora kako bi se spriječilo da elektromagnetne smetnje utječu na elektronski kontrolni sistem automobila, posebno na normalan rad autonomne vožnje i inteligentnih sistema.

Vazduhoplovstvo: U okruženjima visoke potražnje kao što su svemirske letjelice i satelitske komunikacije, zaptivke zaštićene spiralne cijevi mogu se koristiti za elektromagnetsku zaštitu kablova, cjevovoda, instrumenata i opreme kako bi se osigurala pouzdanost opreme i stabilnost komunikacije.

Industrijske primjene: U industrijskoj kontroli, opremi za proizvodnju energije, transformatorima i drugoj opremi, zaptivke zaštićene spiralne cijevi mogu se koristiti za smanjenje elektromagnetnih smetnji između opreme i poboljšanje stabilnosti električnih sistema.

Vojna i sigurnosna oprema: U vojnoj komunikacijskoj opremi, radarskim sistemima, satelitskim komunikacijama i drugim poljima, zaštićene spiralne cijevi se koriste za poboljšanje sposobnosti opreme protiv smetnji i osiguravanje sigurnog prijenosa važnih signala.

Prednosti performansi

Zaštićene spiralne cijevi imaju odličnu provodljivost i zaštitna svojstva;

Zaštićene spiralne cijevi imaju odličnu otpornost na koroziju nakon galvanizacije; Svojstva materijala spiralnih cijevi od berilij bakra mogu postići bolji prijenos topline i sposobnost hlađenja;

Zaštićene spiralne cijevi mogu osigurati visoku elastičnost i nisku relaksaciju prema performansama opruge; Spiralne cijevi od nehrđajućeg čelika imaju odličnu otpornost na koroziju i otpornost na habanje, a njihov vijek trajanja je dug, smanjujući troškove održavanja i zamjene;

Spiralne cijevi od nehrđajućeg čelika i dalje mogu održavati dobra mehanička svojstva pod visokim temperaturama i pogodne su za izmjenu topline i druga polja;

Spiralne cijevi od nehrđajućeg čelika se lako čiste i pogodne su za upotrebu u prehrambenoj i medicinskoj industriji;

Dodavanje PVC-a i drugih unutrašnjih jezgara spiralnoj cijevi može promijeniti različite sile kompresije;

Svi proizvodi (uključujući galvanizaciju) su u skladu sa SGS, ROHS, REACH, ekološkim i drugim standardima.







Proces proizvodnje zaptivke za zaštićene spiralne cijevi

Tehnički parametri proizvoda

Sirovine:

Spiralna cijev: kalajisana berilijum bakar (bez olova) ili spiralna cijev

Jezgro cijevi: PVC tvrdoća 80.



Efikasnost zaštite:

Kvalitet zaštite: U frekvencijskom opsegu od 1MHz-1GHz, njegova efektivnost zaštite premašuje 80dB (80dB-160dB). (Kao što je prikazano na slici ispod)

Napomena:

1. Standardna elastična sila kalajisana berilijum-bakrena spiralna zaptivka cevi;

2. Zaptivka spiralne cijevi od kalajisane berilijum-bakrene sile srednje elastične sile;

3. Zaptivka spiralne cijevi od kalajisane berilijum-bakrene sile niske elastičnosti.

Kompresijska elastična sila

Zaštitne zaptivke spiralne cijevi od berilija bakra podijeljene su na sljedeće dvije različite sile kompresije. Idealna kompresija je 25% promjera spiralne cijevi. Budući da je pritisak povezan sa debljinom sirovine berilijum bakra, približna vrednost elastične sile je označena u tabeli ispod:



Prečnik (mm)	Standardno rastezanje*	Srednja elastičnost
0.86+/-0.051	SS{0}}	MS{0}} NC**
1.20+/-0.051	SS{0}}	MS{0}} NC**
1.60+/-0.076	SS{0}}	MS-04
1.78+/-0.076	SS-.070	MS-.070
1.98+/-0.076	SS{0}}	MS-05
2.38+/-0.102	SS{0}}	MS-06
2.60+/-0.102	SS-.103	MS-.103
2.76+/-0.102	SS{0}}	MS-07
3.20+/-0.102	SS{0}}	MS-08
3.60+/-0.127	SS{0}}	MS-09
4.40+/-0.127	SS{0}}	MS-11
4.75+/-0.152	SS{0}}	MS-12
6.25+/-0.178	SS{0}}	MS-16
8.00+/-0.229	SS{0}}	MS-20
9.60+/-0.279	SS{0}}	MS-24
12.70+/-0.381	SS{0}}	MS-32
Napomena: * označava da standardna elastična spiralna cijev nema unutrašnje jezgro, ** označava da ovaj model ne može imati unutrašnje jezgro
Standardno rastezanje: 4,8 kg/cm (prosjek); Srednje rastezljivost: 1,6 kg/cm (prosjek)



Dostava, dostava i serviranje



Brzi kapacitet isporuke

1. Normalno vrijeme isporuke: manje od 3 dana;

2.Maksimalno vrijeme za posebne proizvode: manje od 7 dana.

3. Normalno vrijeme isporuke besplatnog uzorka: manje od 2 dana.

4. Vrijeme isporuke za posebne proizvode: manje od 7 dana.

5. Vrijeme završetka ručne proizvodnje uzoraka: manje od 7 dana



Pouzdano osiguranje kvaliteta

Vrijeme povratne informacije za pritužbe kupaca na kvalitet: manje od 1 sata.

Vrijeme zamjene robe: manje od 1 dana.

pružanje cijelog niza izvještaja o inspekciji kvaliteta kako bi se osigurala kvaliteta i pouzdanost naših proizvoda.,





P1: Šta je zaštitna zaptivka spiralne cijevi?

A1: Zaštitna spiralna cijevna brtva je zaštitna komponenta koja se koristi za elektromagnetnu zaštitu, obično izrađena od metalnog materijala i ima spiralnu strukturu. Njegova glavna funkcija je spriječiti elektromagnetne smetnje (EMI) i osigurati provodljivu stazu. Često se koristi u raznim elektronskim uređajima i sistemima za smanjenje elektromagnetnih smetnji i poboljšanje stabilnosti električnog sistema.



P2: Koja je glavna funkcija zaštitne zaptivke spiralne cijevi?

A2: Glavna funkcija zaptivke zaštitne spiralne cijevi je osigurati elektromagnetsku zaštitu, smanjiti smetnje vanjskih elektromagnetnih valova na opremi i spriječiti da elektromagnetni valovi koje emituje oprema ometaju vanjsko okruženje. Osim toga, može u određenoj mjeri osigurati električne veze i provodne puteve kako bi se osiguralo da oprema radi stabilno u složenom elektromagnetnom okruženju.

.

P3: Zašto odabrati prilagođenu zaštitnu spiralnu zaptivku cijevi?

A3: Prilagođene zaštitne spiralne zaptivke cijevi mogu precizno zadovoljiti potrebe specifičnih aplikacija. Svaki uređaj ima različite veličine, oblike i okruženja upotrebe. Prilagođavanje može osigurati najbolji efekat zaštite, istovremeno osiguravajući njegovu prilagodljivost, izdržljivost i pogodnost instalacije. Kroz prilagođene usluge, kupci mogu odabrati prave materijale, veličine, površinske tretmane i strukture kako bi osigurali da zaptivke rade stabilno u određenom okruženju dugo vremena.



P4: Koje karakteristike se mogu prilagoditi za zaptivke zaštićene spiralne cijevi?

A4: Prilikom prilagođavanja zaptivki zaštićenih spiralnih cijevi, sljedeće karakteristike se mogu podesiti:

Veličina i oblik: Prilagodite dužinu, promjer, korak, itd. prema zahtjevima veličine opreme kupca.

Izbor materijala: Odaberite različite metalne materijale prema radnom okruženju, kao što su berilijum bakar, nerđajući čelik, legura presvučena bakrom, itd., kako biste osigurali efekt zaštite i otpornost na koroziju.

Površinska obrada: kao što je niklovanje, posrebrenje, pozlaćenje, itd., kako bi se poboljšala otpornost na koroziju, provodljivost i mehanička svojstva.

Strukturni dizajn: Podesite spiralnu strukturu i broj slojeva zaptivke da biste optimizovali efekat zaštite.

Prilagodljivost okoline: Prilagodite otpornost na visoke temperature, otpornost na koroziju, vodootporne karakteristike i karakteristike otpornosti na prašinu kako biste osigurali dugoročnu stabilnu upotrebu u ekstremnim uvjetima.



P5: Kako osigurati kvalitetu prilagođenih zaptivki zaštićenih spiralnih cijevi?

A5: Usvajamo strogi proces kontrole kvaliteta, od dizajna, odabira materijala, proizvodnje do završnog testiranja, svaka veza se strogo provjerava. Prije prilagođavanja, detaljno ćemo komunicirati s kupcima kako bismo osigurali da plan dizajna ispunjava zahtjeve aplikacije; nakon proizvodnje uzorka, provode se višestruka ispitivanja (kao što su elektromagnetna zaštita, otpornost na visoke temperature, otpornost na koroziju, itd.) kako bi se osigurao kvalitet proizvoda. Tokom masovne proizvodnje, vrši se i potpuno praćenje i testiranje kako bi se osiguralo da svaki proizvod ispunjava standarde.



P6: Mogu li se zaptivke zaštićene spiralne cijevi ponovo koristiti?

A6: Zaštićene spiralne zaptivke cijevi obično su dizajnirane kao komponente za višekratnu upotrebu, posebno visokokvalitetni metalni materijali i površinski tretmani kako bi se osigurala njihova izdržljivost i dug vijek trajanja. Međutim, dugotrajna upotreba može uzrokovati određeno trošenje ili oštećenje, pa su redoviti pregledi i održavanje neophodni. Ako je brtva oštećena ili performanse slabe, pravovremena zamjena može osigurati da oprema nastavi normalno raditi.



P7: Kako odabrati odgovarajuću zaptivku zaštićene spiralne cijevi?

A7: Prilikom odabira odgovarajuće zaptivke zaštićene spiralne cijevi, treba uzeti u obzir sljedeće faktore:

Zahtjevi za elektromagnetnu kompatibilnost opreme: Odaberite brtvu s dovoljnim efektom zaštite.

Radno okruženje: Uzmite u obzir faktore kao što su temperatura, vlažnost i korozivnost i izaberite materijale koji se prilagođavaju okruženju.

Veličina i oblik: Uvjerite se da brtva odgovara interfejsu opreme i mjestu ugradnje.

Zahtjevi za izdržljivost: Odaberite materijale visoke izdržljivosti na osnovu vijeka trajanja i ciklusa održavanja.



P8: Koje je vrijeme isporuke za prilagođene zaptivke zaštićene spiralne cijevi?

A8: Vrijeme isporuke obično ovisi o složenosti i obima proizvodnje brtve. Uopšteno govoreći, ciklus proizvodnje i verifikacije uzorka je oko 2-3 dana, a novi uzorak kalupa je 15 dana. Ukoliko kupac ima hitne potrebe, možemo pružiti brzu uslugu prema konkretnoj situaciji i pokušati skratiti ciklus isporuke.
